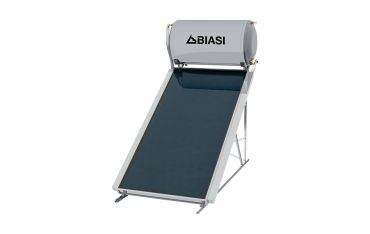

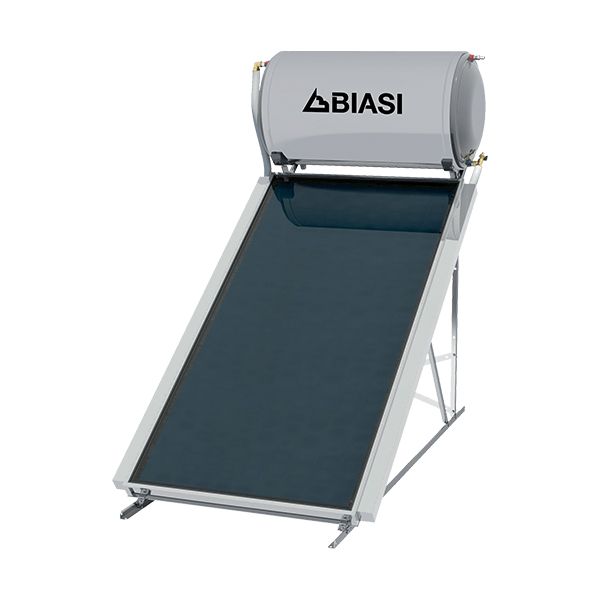

Sistema Solare Termico a Circolazione Naturale Biasisol CN Black 300-2 - 10421.2026.0

KIT SOLARE TERMICO BIASI SOL CN BLACK composto da:

• 2x collettore solare 20 Sol Black
• 1x bollitore da 300 lt
• 1x kit staffaggio tetto piano o a falda
• Raccordi idraulici e tubi di collegamento tra collettore e accumulo
• Antigelo (4lt)
• Bicono di collegamento tra due collettori

I collettori Biasi Sol 20 Sol Black sono collettori solari abbinati ai sistemi a circolazione naturale di tipo vetrato prismatico da 4mm, con telaio in alluminio e fondo in acciaio galvanizzato. Il vetro solare temperato ad alta resistenza con coefficiente di dilatazione costante ed alta permeabilità luminosa, resistente a condizioni ambientali estreme.
L'isolamento interno da 50 mm minimizza le perdite termiche attraverso la vasca. L'assorbitore selettivo in lamiera di alluminio dello spessore di 0,3 mm verniciato nero, saldato al telaio con saldatura Laser

Telaio in profilato di alluminio (Al Mg Si 05).

Fondo posteriore in acciaio galvanizzato dello spessore di 0,5 mm.

Isolamento termico eco-compatibile ad alta densità ottenuto con lana di vetro dello spessore di 50 mm posteriormente e 20 mm lateralmente, che assicura la minimizzazione delle perdite di calore. Conducibilità termica dell'isolamento in lana di vetro: λ=0.032 W/m (DIN 56612, misurata a 0°C).

Vetro solare temperato ad alta resistenza e trasparenza di spessore 4 mm, con coefficiente di dilatazione costante ed alta permeabilità luminosa, resistente a condizioni ambientali estreme (es. grandine, repentini cambiamenti di temperatura ecc.). ANSI Z 97-1 (U.S.A.) BS 6206 (G. BRITAIN) DIN 52337 (GERMANY).

SERBATOIO 300

• Dimensioni mm 580x1970
• Peso vuoto (senza imballaggio) kg 119,9
• Contenuto acqua sanitaria L 290
• Capacità mantello L 25,8
• Superficie mantello m2 1,79
• Massima pressione di prova bar 12
• Massima pressione circuito sanitario bar 8
• Massima pressione circuito solare bar 1,5
• Serbatoio in acciaio laminato a freddo, spessore 3 mm con doppio rivestimento interno smaltato secondo DIN 4753.
• Scambiatore di calore perimetrale (mantello) in acciaio laminato a freddo con con spessore di 1,8 mm.
• Isolamento termico in poliuretano espanso ad alta densità (50 kg/m3 ). Conducibilità termica dell’isolamento: λ=0,021 W/m grd (DIN 56612, misurazione a 10°C).
• Involucro esterno in acciaio preverniciato galvanizzato.
• Protezione catodica: anodo al magnesio per una protezione interna contro la corrosione e il deposito di calcare formato dalle reazioni elettrolitiche.
• Flangia per la pulizia dal calcare, sostituzione dell’anodo e accesso diretto alle parti elettriche.
• Guarnizione elastica in EPDM, non permette il contatto dell’acqua con la flangia, in modo da proteggerla dall’elettrolisi e dalla corrosione.
• Resistenza elettrica: tutte le componenti elettriche riportano il marchio CE in accordo con gli standard EN 60335-1 e EN 60335-2-21.
• Termostato automatico regolabile a protezione bipolare con sicurezza ausiliaria. Tutte le parti elettriche sono marcate CE secondo le norme EN 603335-1 e EN 60335-21.
• Coperchio di protezione per assicurare la corretta ventilazione della parte elettrica e la sua protezione dagli agenti atmosferici.
• Pressacavo: per il passaggio stagno del cavo di collegamento della resistenza elettrica.
• Ingresso acqua fredda: estremità tubo filettato 1/2” per 160-200lt o 3/4" per 300lt con valvola di ritegno e sicurezza (10 bar).
• Uscita acqua calda: tubo filettato 1/2” per 160-200lt o 3/4" per 300lt.
• Ingresso circuito solare: tubo filettato M (maschio).
• Uscita circuito solare: tubo filettato M (maschio).
• Punto di collegamento della valvola di sicurezza (1,5 bar per 300lt o 2,5 bar per 160-200lt): tubo filettato 1/2”.
• Punto di riempimento del circuito solare.

COLLETTORE SOLARE 20 SOL BLACK

• Superficie lorda m2 2,09
• Capacità L 1,41
• Superficie assorbitore m2 1,80
• Superficie netta m2 1,88
• Dimensioni totali mm 2030x1030x80
• Peso totale collettore vuoto: (senza liquido e imballaggio) kg 34,9
• Massima pressione di esercizio bar 10
• Temperatura di stagnazione °C 138
• 18 Telaio in profilato di alluminio (Al Mg Si 05). 19
• Coperchio posteriore in acciaio galvanizzato dello spessore di 0,5 mm.
• Tubi di alluminio Ø 10 mm.
• Collettore Ø 22 mm.
• Assorbitore selettivo in lamiera di alluminio dello spessore di 0,3 mm verniciato nero, saldato al telaio con saldatura Laser.
• Isolamento termico eco-compatibile ad alta densità ottenuto con lana di vetro dello spessore di 50 mm posteriormente e 20 mm lateralmente, che assicura la minimizzazione delle perdite di calore. Conducibilità termica dell’isolamento in lana di vetro: λ=0.032 W/m (DIN 56612, misurata a 0°C).
• Lastra di vetro solare temperato ad alta resistenza e trasparenza di spessore 4 mm, con coefficiente di dilatazione costante ed alta permeabilità luminosa, resistente a condizioni ambientali estreme (es. grandine, repentini cambiamenti di temperatura ecc.). ANSI Z 97-1 (U.S.A.) BS 6206 (G. BRITAIN) DIN 52337 (GERMANY).

SISTEMA BIASISOL CN BLACK 300-2

• Portata consigliata a 45°C L/g 300
• Contenuto liquido termovettore L 29
• Peso del sistema vuoto (imballato) / pieno kg 228/552

La base di supporto è realizzata in acciaio zincato di spessore 2,5 mm, con bulloni in acciaio zincati e dadi per il montaggio su superfici piane o inclinate. Con il kit struttura compreso nella fornitura è possibile realizzare la base di supporto con superficie piana oppure la base di supporto con superficie inclinata.
